Описание

Шаг между рядами 3,5 мм

Шаг между контактами 3 мм

Шаг контактов в ряду 3,5 мм

Шаг между рядами 3 мм

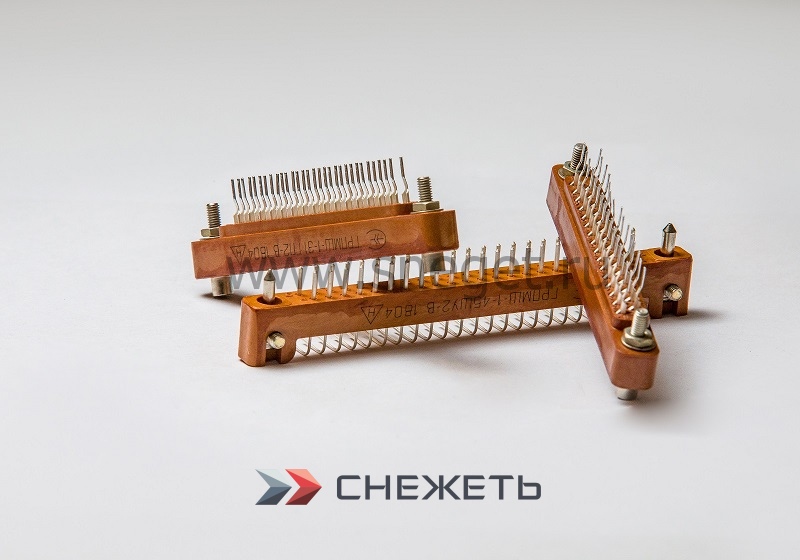

Соединители электрические прямоугольные типа ГРПМШ-1 предназначены для работы в электрических цепях постоянного, переменного и импульсного токов в радиоэлектронной аппаратуре специального и общепромышленного назначения.

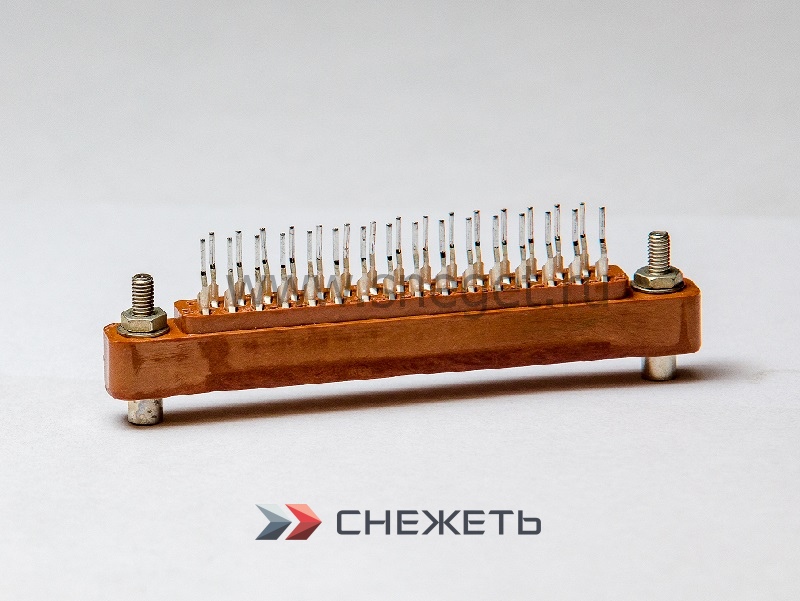

Вилки и розетки имеют направляющие элементы-ловители. Контакты вилок для углового монтажа на печатную плату. Розетка имеет «плавающие контакты». Хвостовики контактов для объемного и печатного монтажа.

НЩ0.364.016ТУ (ВП)

НЩ0.364.006ТУ (ОТК)

По всем вопросам и для заказа обращайтесь в отдел продаж предприятия:
  • телефон: 8 (4832) 78-81-50
  • электронная почта: sales@sneget.ru

Габаритные размеры и схема построения условного обозначения ГРПМШ1 скачать

Подробнее обо всей продукции в каталоге серийной продукции

Заказать

Модификации

Наименование
Количество контактов
Приемка
Наличие
Максимальное напряжение, В
Рабочий ток, А
Сопротивление контактов, мОм
вилка ГРПМШ-1-31ШУ2-В (30)
31
ОТК
В наличии
250
1,5
7,5
вилка ГРПМШ-1-45ШУ2-В (30)
45
ОТК
В наличии
250
1,5
7,5
вилка ГРПМШ-1-61ШУ2-В (30)
61
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-31ГО2-В (30)
31
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-31ГП2-В (30)
31
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-45ГО2-В (30)
45
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-45ГП2-В (30)
45
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-61ГО2-В (30)
61
ОТК
В наличии
250
1,5
7,5
розетка ГРПМШ-1-61ГП2-В (30)
61
ОТК
В наличии
250
1,5
7,5
вилка ГРПМШ-1-31ШУ2-В (70)
31
ВП
В наличии
250
2
8
Страницы: 1 2 След.

Характеристики

Категория Наименование Ед. Значение для приемки ВП Значение для приемки ОТК
Конструктивные параметры Вид монтажа:   Объемный: пайка
Печатный: прямой
Печатный: угловой		 Объемный: пайка
Печатный: прямой
Печатный: угловой
Покрытие контактов: серебро серебро;
олово-висмут
Количество рядов: шт 2 2
Шаг контактов в ряду: мм 3.5 ± 0,06 3.5 ± 0.06
Шаг между рядами: мм 3.00 ± 0,2 3.00 ± 0,2
Электрические параметры (при приемке и поставке)
Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: А 1.48 1.5
Сопротивление изоляции, не менее: МОм 5 000 5 000
Электрическая прочность изоляции (амплитудное значение): В 1 200 1 200
Стойкость к ВВФ Рабочая температура среды при эксплуатации:
— максимальная: °С 85 85 — серебро;
70 — олово-висмут
— минимальная: °С -60 -60
Климатическое исполнение:   В УХЛ 2.1, В 2.1
Синусоидальная вибрация:
— в диапазоне частот: Гц 1—4 000 5—4 000
— с амплитудой ускорения: g 30 30
Требования по надежности Минимальный срок сохраняемости, не менее: лет 15 12
Минимальная наработка: ч 10 000 10 000
Количество сочленений - расчленений, при минимальной наработке: 1 000 1 000

СХЕМА ПОСТРОЕНИЯ УСЛОВНОГО ОБОЗНАЧЕНИЯ

ГРПМШ -1 - 31(45,61) ШУ2-В

ГРПМШ тип соединителя: разъем прямоугольный малогабаритный со штампованными гнездами (контактами);

1 порядковый номер разработки;

31(45,61) количество контактов;

Ш вилка;

У угловой печатный монтаж;

2 покрытие рабочей части контактов:

2 серебро;

В всеклиматическое исполнение.

ГРПМШ-1 - 31 (45,61) - Г П (О)2-В

ГРПМШ тип соединителя: разъем прямоугольный малогабаритный со штампованными гнездами (контактами);

1 порядковый номер разработки;

31(45,61) количество контактов;

Г розетка;

П прямой печатный монтаж;

(О) объемный (проводной) монтаж;

2 покрытие рабочей части контактов: 2 серебро;

В всеклиматическое исполнение

Другие типы:

РПМ

Электрический соединитель для объемного монтажа

ГРПМШ-2

Электрический соединитель для объемного монтажа

Жидкостные соединители СЖ1

Байонетное фиксирование

Прямоугольный электрический соединитель применяется для в обеспечения соединения и разъединения электроцепей.

Электрические соединители применяют в электрических цепях с постоянным, переменным и импульсным током. Их используют в радиоэлектронной аппаратуре специального и общепромышленного назначения, а также на объектах энергетики, транспорта, машиностроения и в других отраслях промышленности.

Конструкция соединителя включает следующие элементы:

  • контакты (штампованные или точеные, силовые или сигнальные)

  • изоляторы (вилка или розетка),

  • корпус (прямой, угловой, с кабельным вводом, без кабельного ввода)

  • зажимные детали, направляющие ловители и другие элементы.

Контакты для электрических соединителей могут быть обжимного монтажа, винтового, пружинного. Покрытие серебро, золото или олово-висмут.

За создание электрической изоляции отвечают изоляторы, кроме этого, они фиксируют контакты при сочленении частей соединителя.

Функция корпуса – защитная, благодаря ему контакты и изоляторы остаются неповрежденными в ходе использования соединителя при воздействии внешних факторов. Корпусные изделия чаще применяются для внешнего монтажа, бескорпусные – для внутреннего.

Купить прямоугольные электрические соединители от производителя предлагает завод «Снежеть». Мы гарантируем высокое качество продукции, оперативность поставок и высокий уровень сервиса. Всегда поможем с выбором и предложим выгодные условия сотрудничества. По вопросам приобретения обращайтесь по телефонам, указанным на сайте.
