Шаг между рядами 5,25 мм
Шаг между контактами 3,5; 4,9; 5,2; 5,7 мм

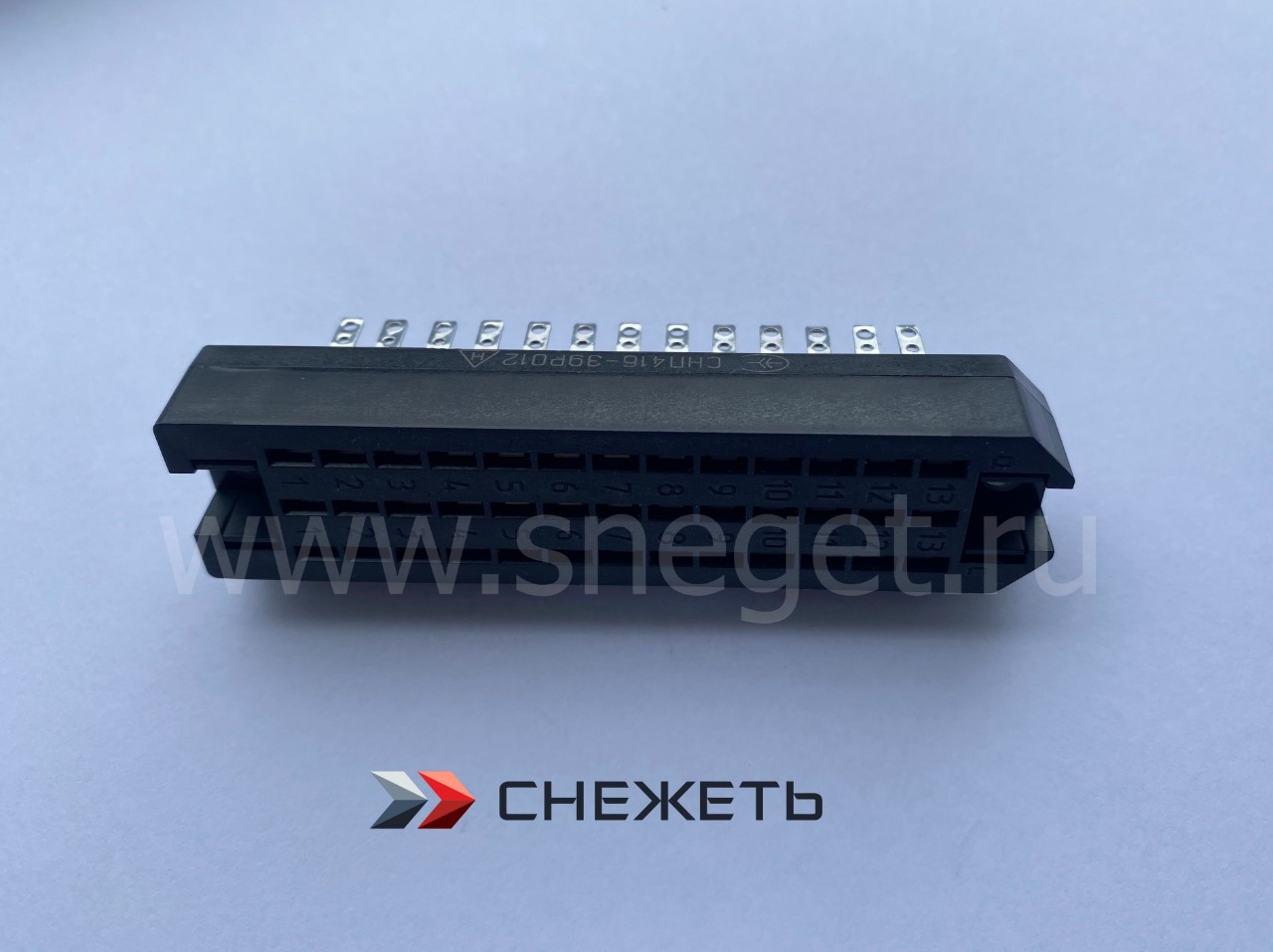

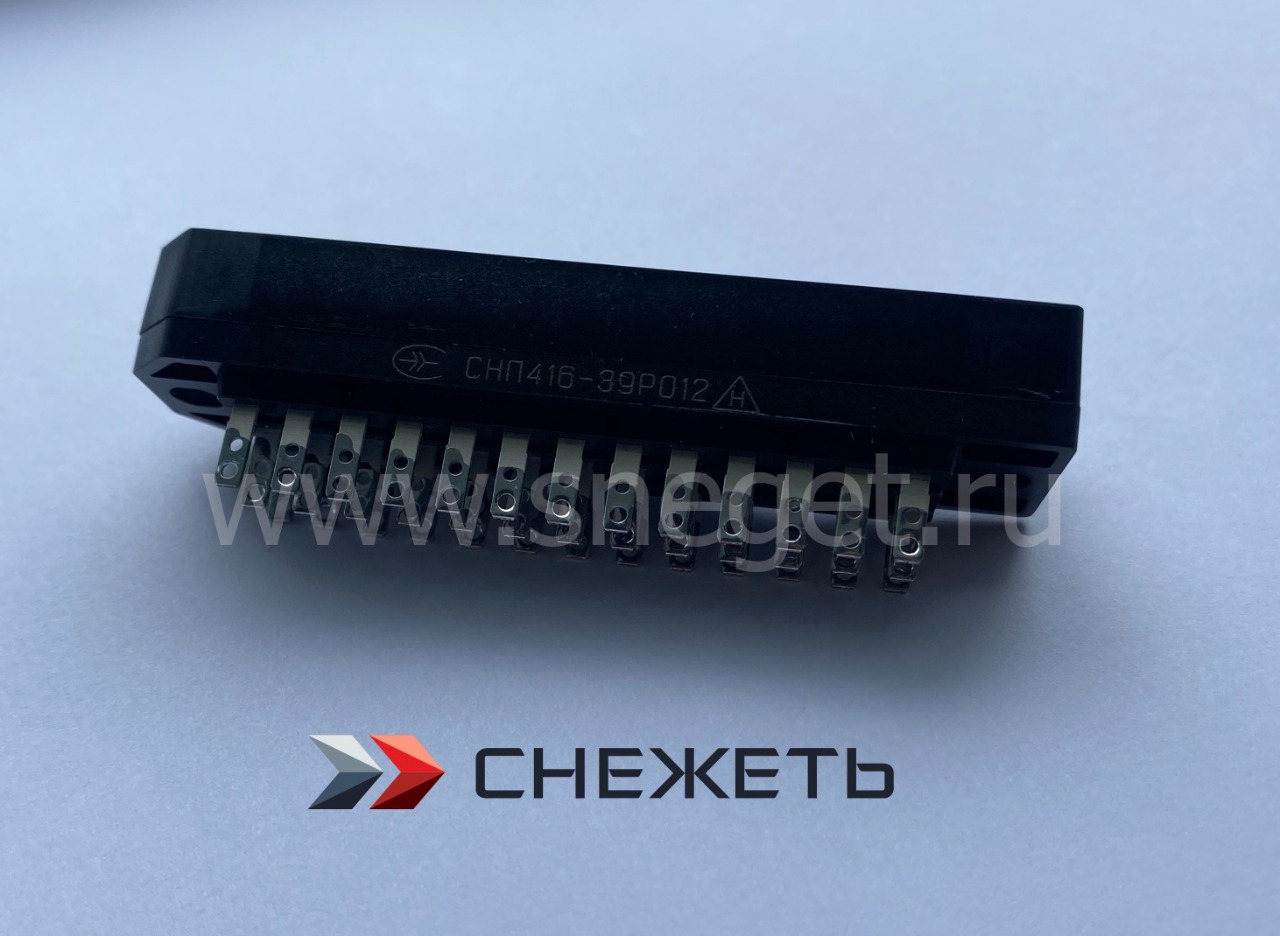

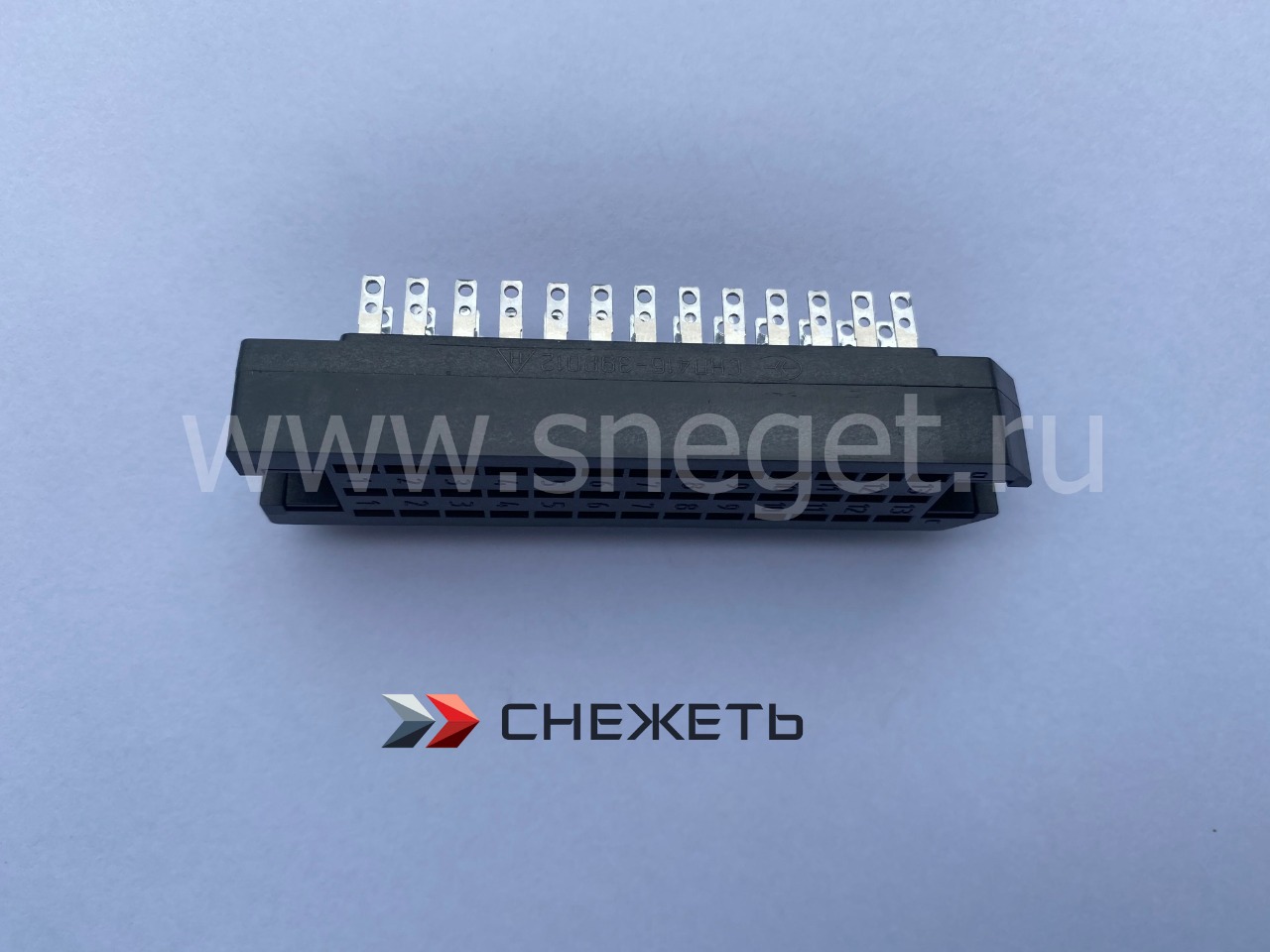

Соединитель СНП416 – электрический прямоугольный соединитель СНП416 общего назначения, ручного сочленения (расчленения), объемного монтажа методом пайки, предназначенный для работы в электрических цепях постоянного, переменного (с частотой до 3 МГц) и импульсных токов при напряжениях и силе тока.
Разъем разработан по стандарту DIN 41618.
Технические условия: ВЖАЯ.430420.008ТУ.
По всем вопросам и для заказа обращайтесь в отдел маркетинга предприятия:

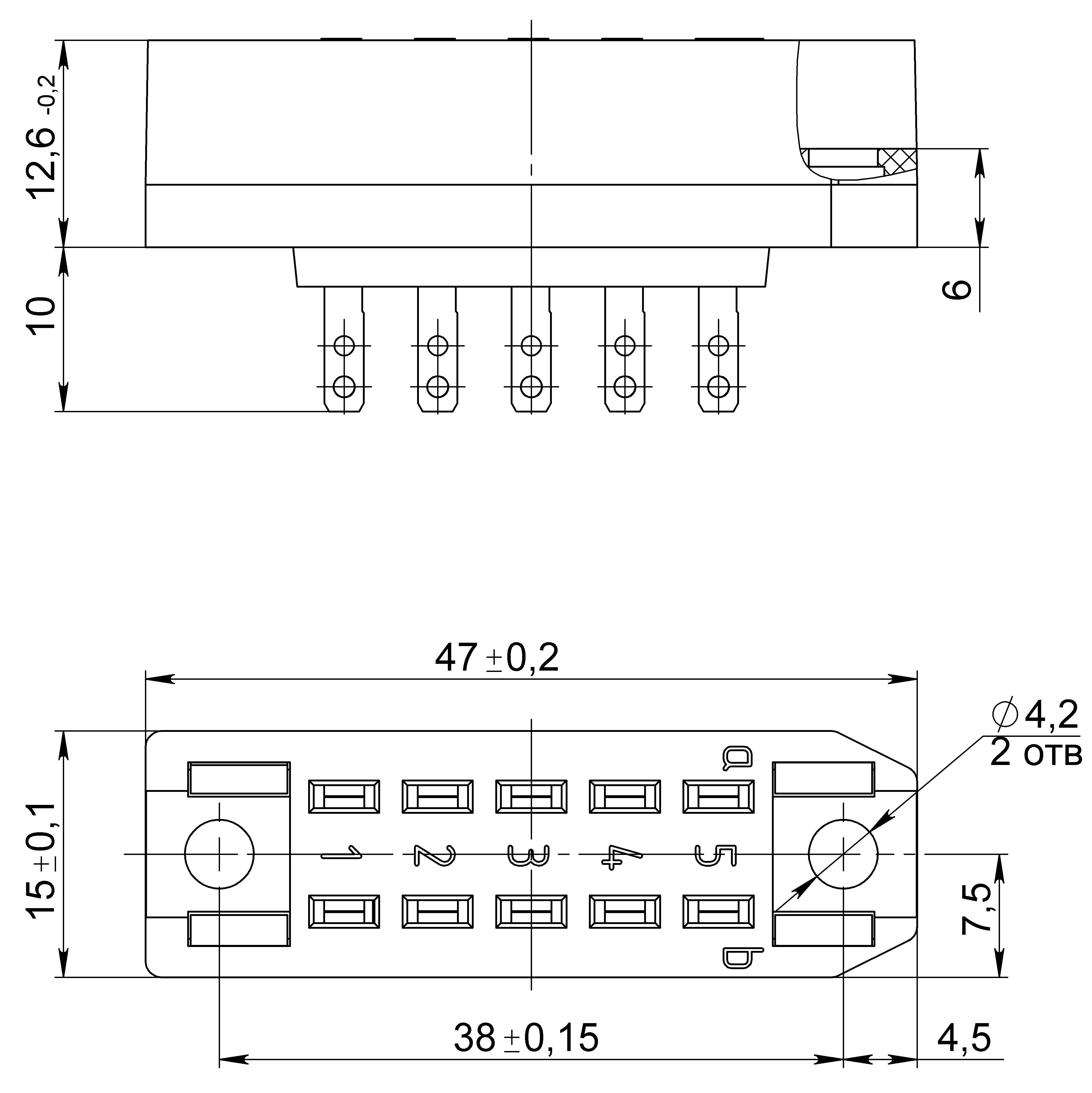

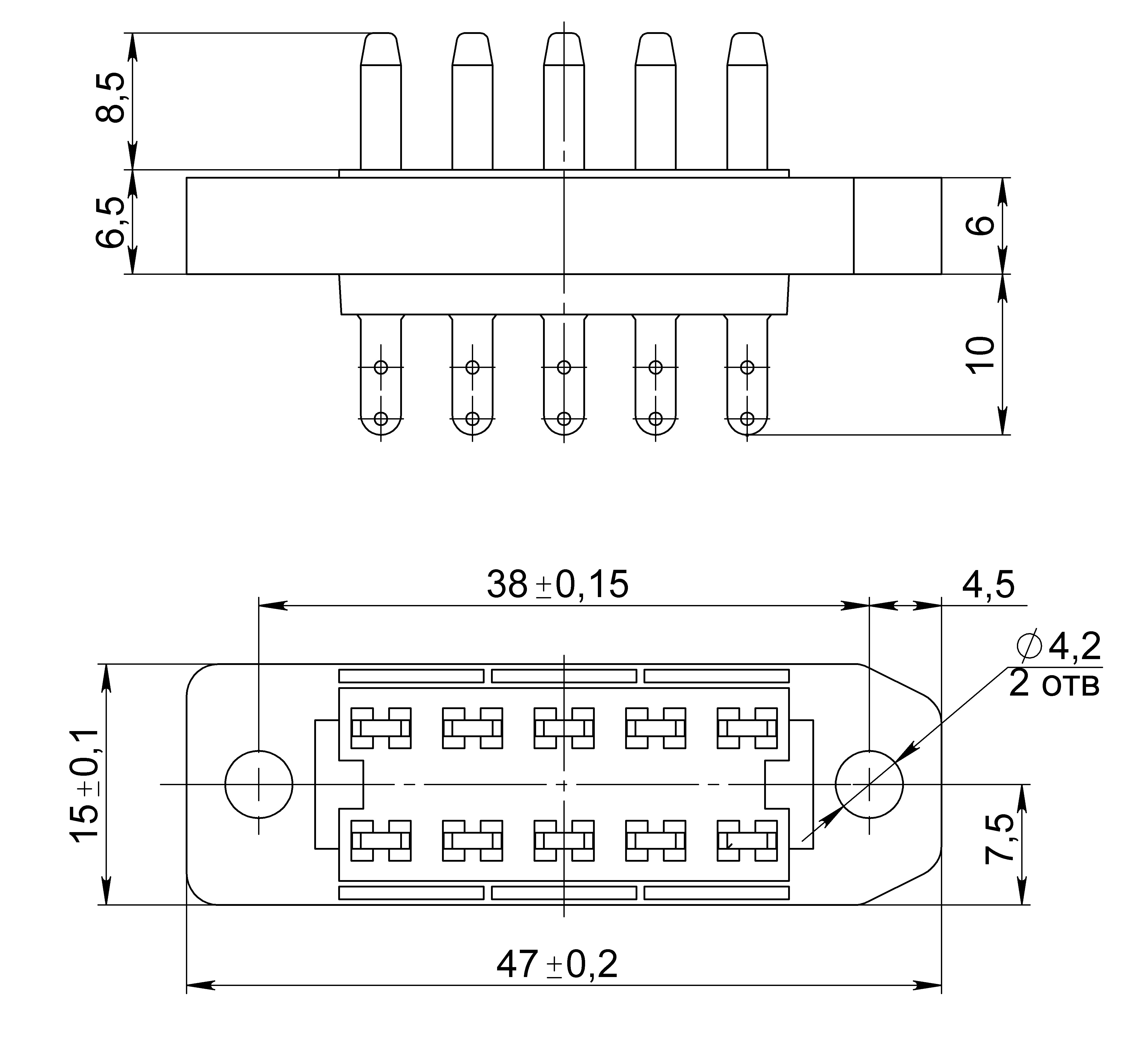

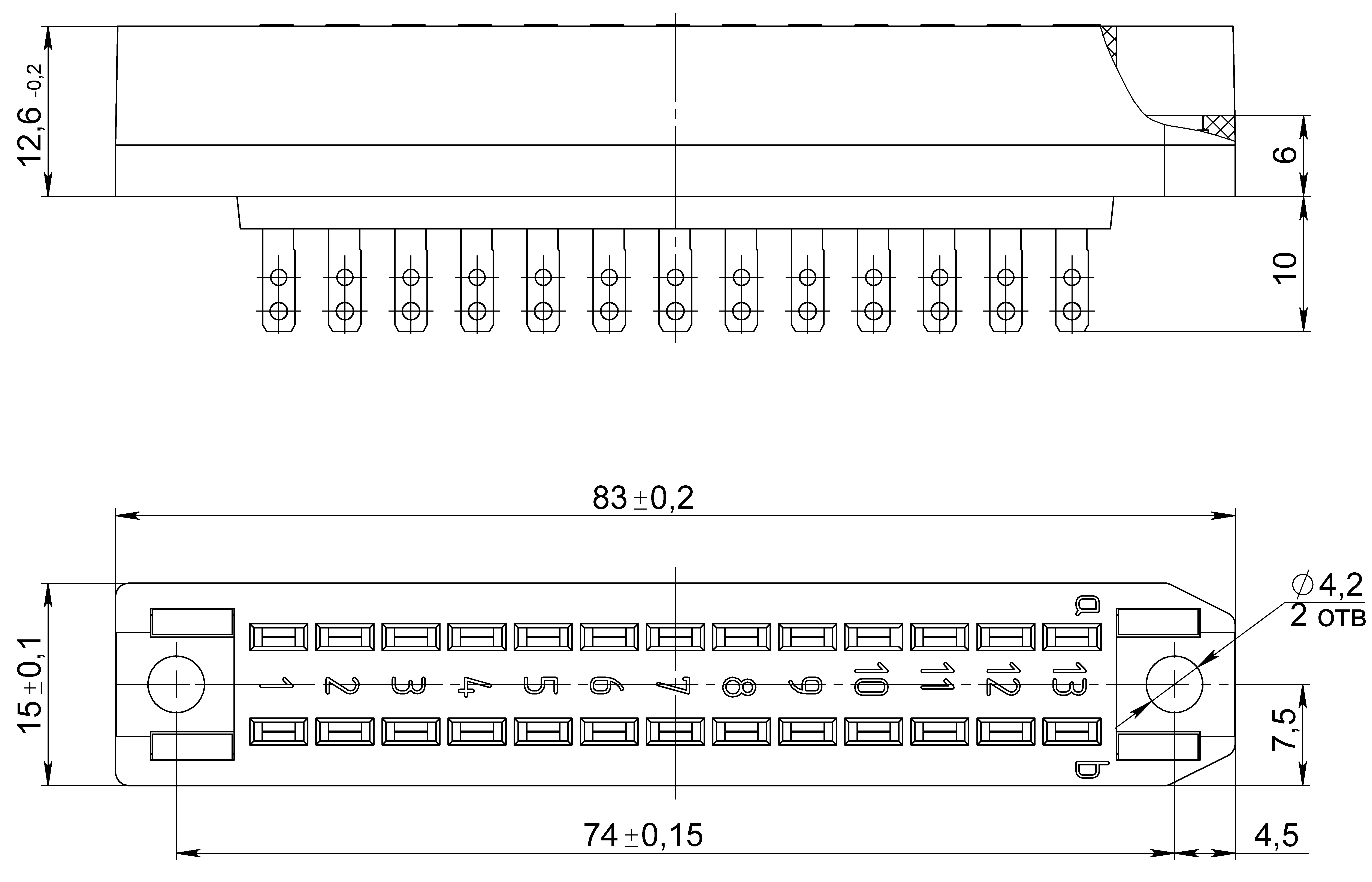

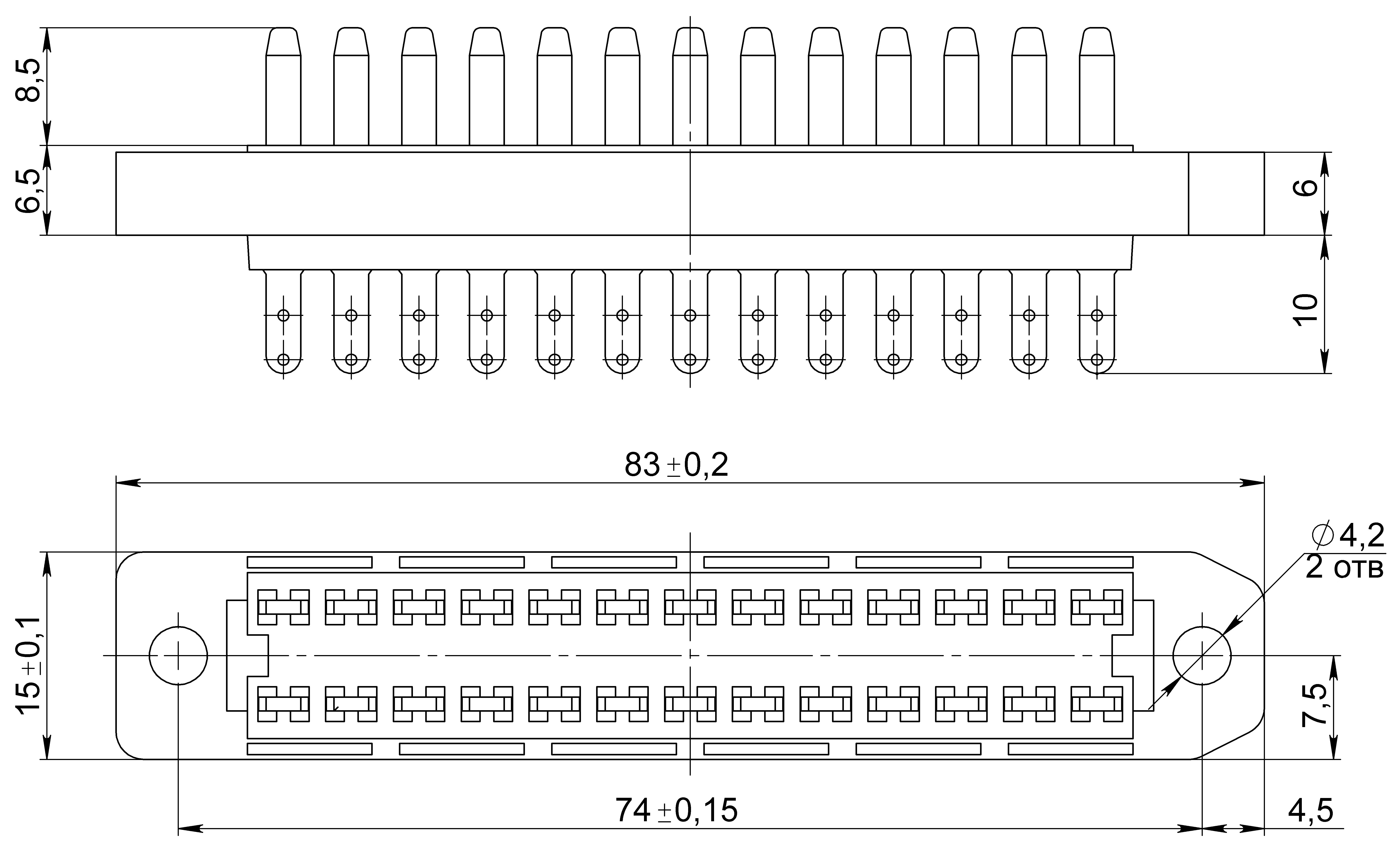

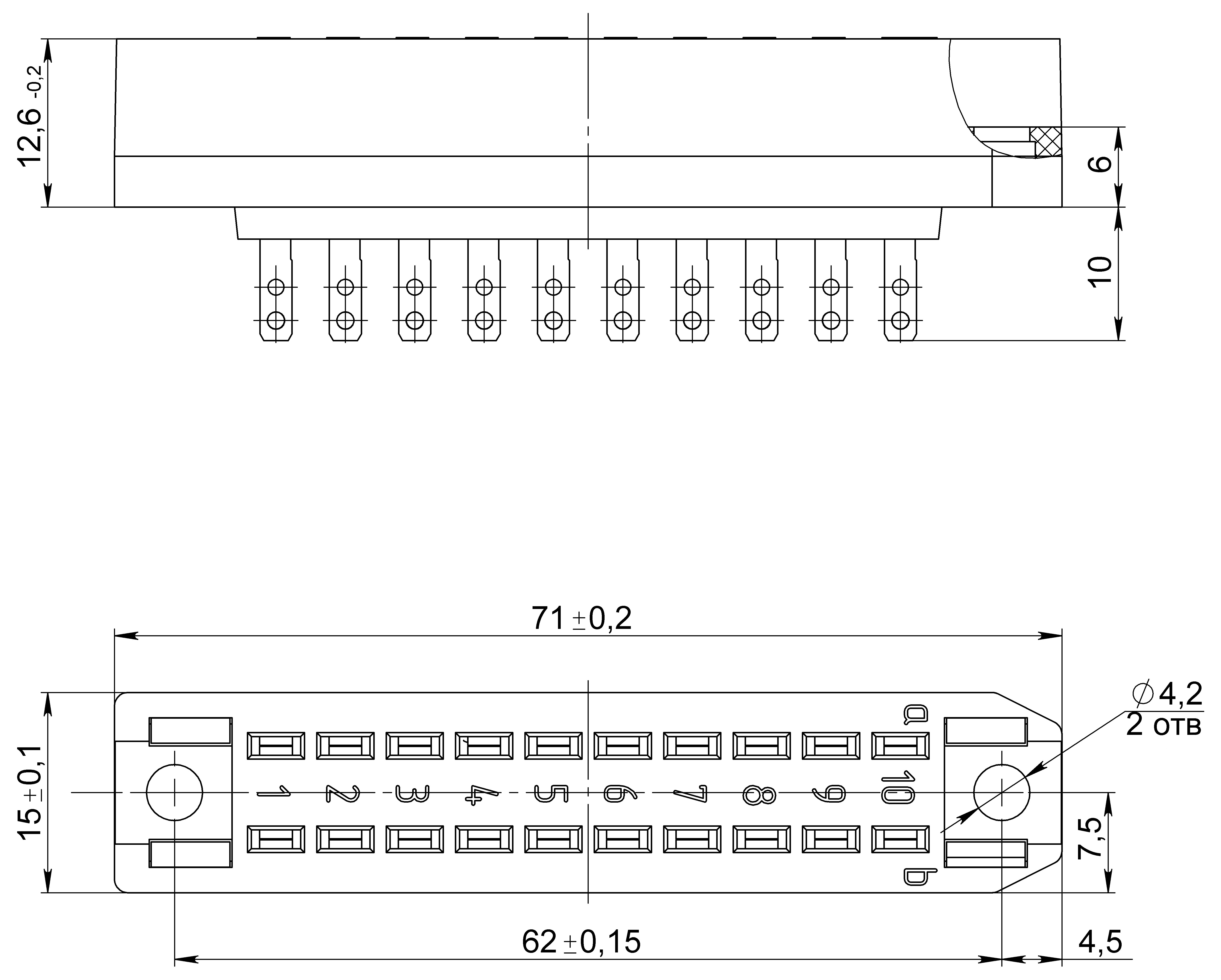

Габаритные размеры и схема построения условного обозначения СНП416 скачать.
| Категория | Наименование | Ед. | Значение для приемки ОТК | |
| Конструктивные параметры | Вид монтажа: | Объемный: пайка | ||
| Покрытие контактов: | серебро; золото; | |||
| Количество рядов: | шт | 2; 3 | ||
| Шаг контактов в ряду: | мм | 3.5; 4,9; 5,2; 5,7 | ||
| Шаг между рядами: | мм | 5.25 | ||
| Электрические параметры (при приемке и поставке) | ||||
| Рабочий ток на каждый контакт соединителя при его равномерной нагрузке, не более: | А | 6 | ||
| Сопротивление изоляции, не менее: | МОм | 5 000 | ||
| Электрическая прочность изоляции (амплитудное значение): | В | 1150 | ||
| Стойкость к ВВФ | Рабочая температура среды при эксплуатации: | |||
| — максимальная: | °С | 155 | ||
| — минимальная: | °С | -55 | ||
| Климатическое исполнение: | УХЛ 2.1 и В 2.1 | |||
| Синусоидальная вибрация: | ||||
| — в диапазоне частот: | Гц | 1—2 500 | ||
| — с амплитудой ускорения: | g | 15 | ||
| Требования по надежности | Минимальный срок сохраняемости, не менее: | лет | 15 | |
| Минимальная наработка: | ч | 10 000 | ||
| Количество сочленений - расчленений, при минимальной наработке: | 1 000 — серебро; | |||
